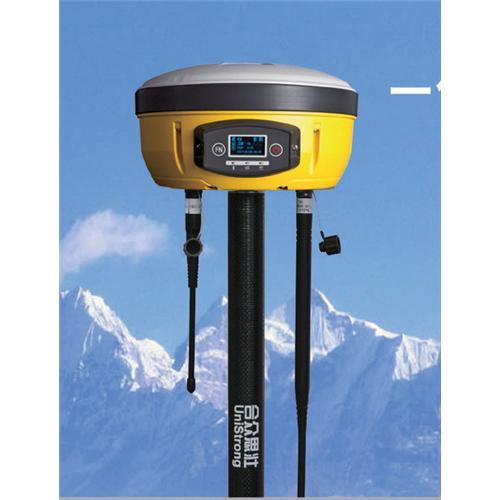

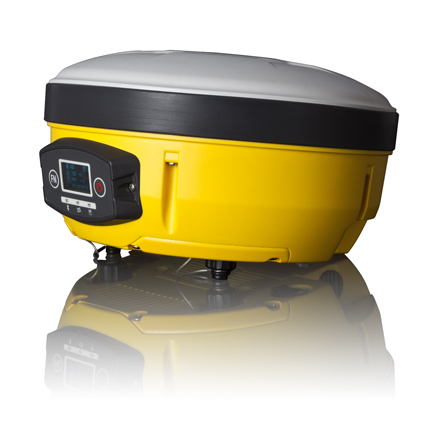

集思寶G970 GNSS RTK

集思寶G970以好的質量標準制作，采用先進的RTK引擎，突破了以往國內RTK設計制造的各類問題和難題，是國內RTK的顛覆制作。具體體現為令人嘆服的精準度、穩定性、強大的兼容性、環境適應性和人性化。

產品說明
GPRS/CDMA/UHF多種模式自由切換
GPRS/CDMA和傳統UHF數據鏈技術兼?zhèn)?，基?zhǔn)站電臺與ENET模式雙待機，流動站可根據作業情況隨意切換作業模式無需加載外接模塊即可自由切換數傳模式


全新智能主機設計，解放手薄，效率倍增
采用全新智能主機設計，內置高性能處理器，大容量存儲設置，人性化的面板操作設置功能，基準站和流動站模式、電臺與網絡鏈路方式，差分格式等均可在面板操作完成，解放手薄，增強您的工作效率。通過FN鍵與開關鍵的組合應用，設置信息完全顯示在液晶屏幕上


多功能組合按鍵設計
通過FN鍵與開關鍵的組合應用，既可以查看接收機及數據鏈的各種狀態，又可以對接收機進行設置，選擇接收機模式、數據鏈模式等，解放手簿，提高工作效率。


高分辨率OLED顯示屏，工作詳情舉目可見
配備128*64分辨率OLED顯示屏，實時顯示當前衛星狀態、工作模式、差分類型，當前日期時間、電池電量、坐標數據等海量信息，工作狀態一目了然。自發光OLED顯示屏對比度高、視角廣、反應速度快、溫度適用范圍廣、功耗低、強太陽光下依然清晰識別顯示內容


四饋點零相位中心天線
天線部分采用多饋點設計方案，通過完全對稱的天線結構，實現相位中心與幾何中心的重合，將天線對測量誤差的影響降低到最小
天線單元增益高，方向圖波束寬，確保低仰角信號的接收效果，在一些遮擋較嚴重的場合仍能正常收星
帶有抗多徑扼流板，有效降低多徑對測量精度的影響


標配外掛電臺，多種作業模式，真正做到距離無憂
G970具有先進的內置收發一體化電臺的同時，配置5W、35W可調高功率的外掛電臺，大大的增加您的電臺作用距離
內置電臺輕便實用
ENET模式，通過網絡擴展更大更遠的作業區域
在無網絡信號地區，外掛電臺就是您遠距離作業的有效保障
410MHz~470MHz全頻段覆蓋
兼容PCC、Satel、MDS電臺


技術指標
跟蹤特性
接收信號：-BeiDou(compass):B1,B2,B3(可選)
　　　　　-GPS：L1 C/A，L2E，L2C，L5
　　　　　-GLONASS:L1 C/A,L1P,L2 C/A（僅GLONASS M）,L2P
　　　　　-SBAS:L1 C/A,L5
　　　　　-GIOVE-A:L1 BOC,E5A,E5B,E5AltBOC1
　　　　　-GIOVE-B:L1 CBOC,E5A,E5B,E5AltBOC1


性能指標
靜態測量：平面精度 ±2.5mm + 1ppm
　　　　　高程精度 ±5mm + 1ppm
RTK測量：平面精度 ±10mm + 1ppm
　　　　　高程精度 ±20mm + 1ppm
DGPS： 平面精度 ±0.25m + 1ppm
　　　　高程精度 ±0.5m + 1ppm
SBAS定位(典型)：平面精度<1m
　　　　　　　　高程精度<5m
初始化時間：<10 s
初始化可靠性：>99.9%


GPS天線特性
GPS天線：內部集成
天線類型：微帶天線
相位中心：四饋點天線，零相位中心
多路徑抑制：內置多路徑抑制板


無線通訊
藍　　牙：內置，V2.0 Class2
UHF電臺：-內置接收
　　　　　-內置發射：1W/2W可調
　　　　　-外置發射：5W/35W（選配）
　　　　　-工作頻率：410-470MHz
通訊協議：天寶TrimTalk（可選其他兼容協議）
網絡通訊：內置WCDMA 3G網絡模塊（可選CDMA EVDO 3G）


物理及電源特性
尺　　寸：18.4cm×9.6cm
重　　量：1.2kg
電　　池：2塊可拆卸電池，7.4V 3400mAh
使用時間：16h（靜態模式），10h（流動站模式)
外接電源：9-18V DC ，帶過壓保護
按　　鍵：二個(電源+多功能鍵)
顯　　示：三個LED狀態顯示，128*64高亮度OLED顯示屏
接　　口：-5PIN：電源接口+RS232　　
　　　　　-7PIN：RS232+USB
　　　　　-2個TNC天線接口


內存及數據
內置存儲：4GB,支持最大32GB Micro SD卡擴展
差分輸出：CMR,CMR+,RTCM2.X,RTCM3.X
ASCII輸出：NMEA0183
輸出速率：標配50Hz


環境指標
工作溫度：-40℃~+75℃
存儲溫度：-45℃~+85℃
防塵防水：IP67
濕　　度：100%防冷凝
跌　　落：抗2m 隨桿跌落


控制手簿（A5）
操作系統：Google Android4.3
處 理 器：四核1.6GHz
GNSS
衛星接收：北斗B1、GPS L1、GLONASS L1支持SBAS
通 道 數：72
定位類型：GPS/北斗/GPS+GLONASS/GPS+北斗
定位精度：?jiǎn)吸c(diǎn)：2-5mSBAS：1-3m
更新頻率：1Hz
電　　源：3100mAH，3.7V
存儲RAM：2GBROM：16GB擴展存儲：支持MircoSD卡擴展，最大支持32G
數據通訊
數據線接口：MicroUSB，支持MicroUSB-串口數據通信
運營商網絡：TD-LTE/FDD-LTE/WCDMA/TD-SCDMA/GSM，支持語音通話
其　　他：13.56MHz RFID、Wi-Fi、藍牙、調頻收音機
屏幕特性
屏幕尺寸：5.3英寸
分辨率及類型：1280×720，全貼合工藝，強光下清晰可見
觸屏類型：電容式觸屏，支持多點觸控，支持帶手套觸控
防護及環境特性
IP67抵抗1.2米跌落至硬質地面
工作溫度：-20℃-60℃存儲溫度：-30℃-70℃
傳感器及多媒體
傳 感 器：電子羅盤、氣壓計、加速度傳感器、光線傳感器、接近傳感器、陀螺儀
攝 像 頭：主攝像頭1300萬像素，前攝像頭200萬像素
音　　頻：聽筒、話筒、揚聲器、3.5mm耳機接口
物理特性
尺　　寸：164.6mm × 85.75mm × 15.2mm（長×寬×厚）
按　　鍵：2個音量按鍵、2個自定義按鍵、1個電源按鍵1個復位孔3個Android軟按鍵


控制手簿（P7）
操作系統：Windows Mobile 6.5
處 理 器：Marvell PXA-310 806MHz
顯 示 屏：480*640VGA 3.7寸屏
內　　存：256MB RAM, 4G NAND FLASH
無　　線：WIFI、藍牙
電　　池：7.4V 1500mAh 使用時間 12h
物理按鍵：全數字鍵盤
